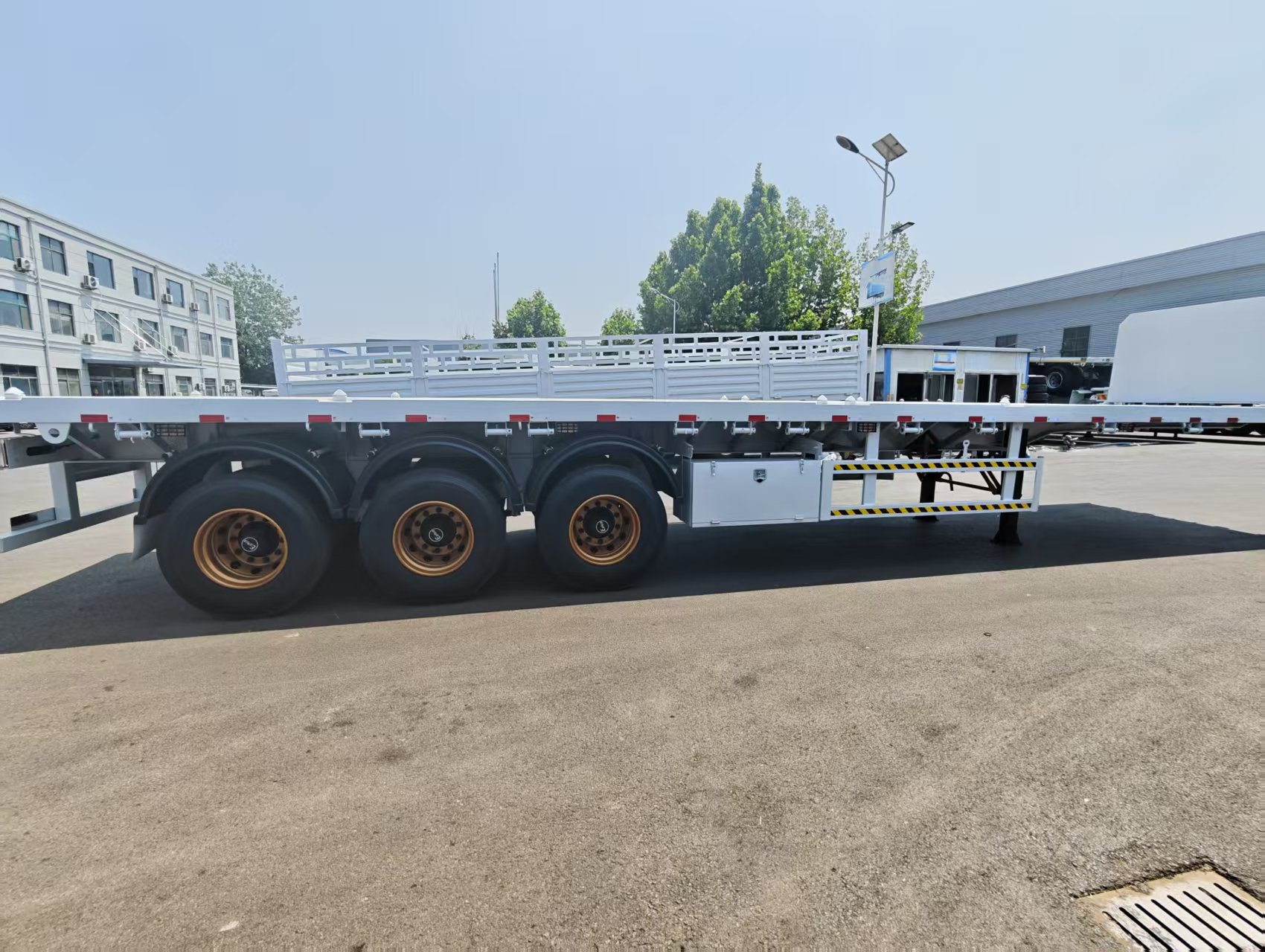

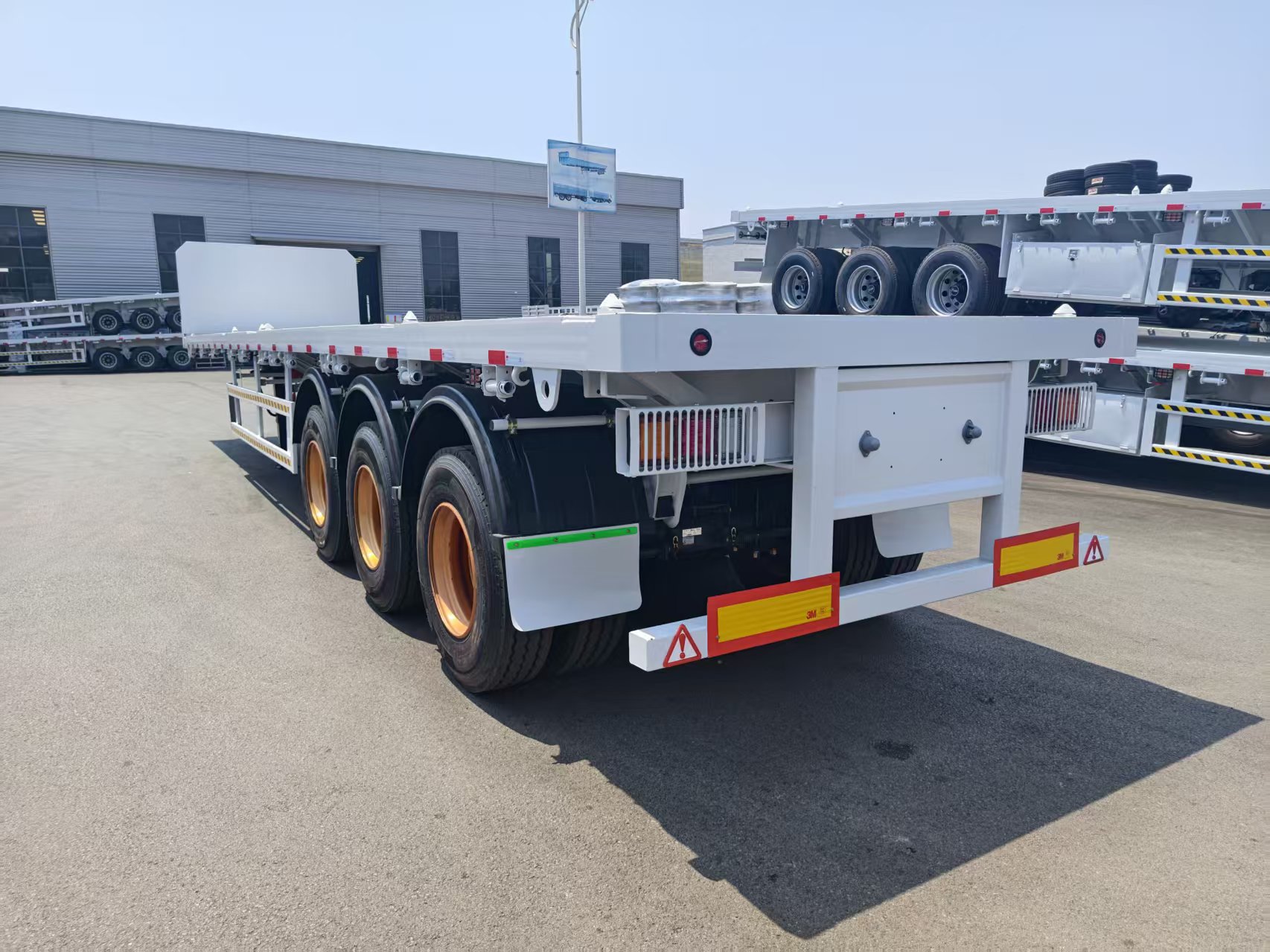

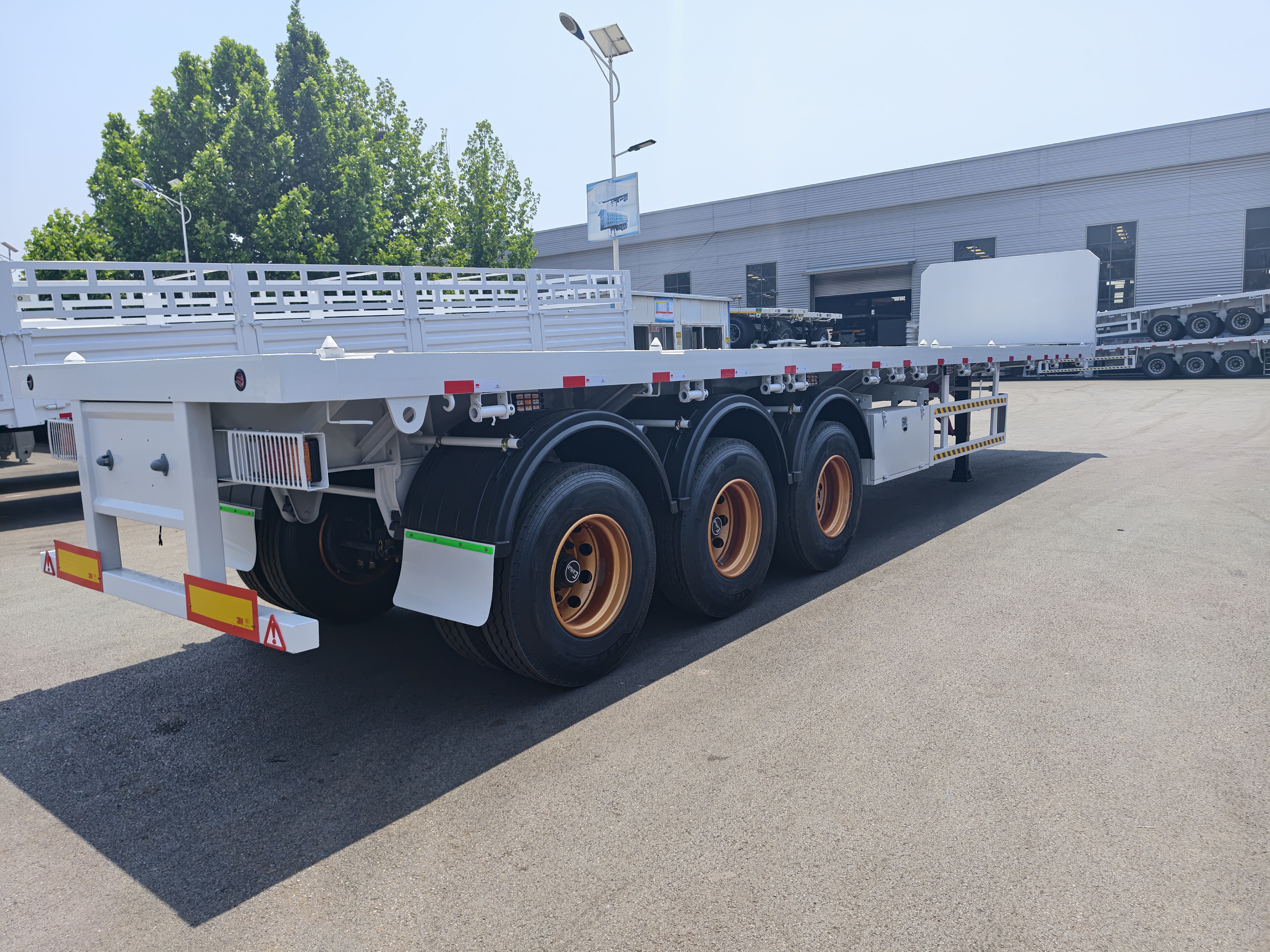

مقطورة مسطحة 3 محاور بطول 12.5m

مقطورة مسطحة 3 محاور بطول 12.5m
تم تصميم هذه المقطورة نصف المقطورة المسطحة الثقيلة ذات المحاور الثلاثة خصيصًا لنقل حاويات ISO القياسية بطول 20 قدمًا و40 قدمًا بأمان. وهي مُصنَّعة بعوارض رئيسية مقوّاة عالية الشد وسطح فولاذي مضاد للانزلاق على شكل مربعات، مما يوفر قدرة تحميل ممتازة واستقرارًا هيكليًا عاليًا أثناء النقل لمسافات طويلة. كما أن جميع المكونات الأساسية، بما في ذلك المحاور ونظام التعليق ونظام فرامل WABCO، مُحسّنة للنقل المتكرر للحاويات في الموانئ وساحات الخدمات اللوجستية والطرق السريعة، لتوفير حلول نقل متينة وقليلة الصيانة لشركات الخدمات اللوجستية العالمية.
اتصل بنا

نظرة عامة

تصميم السلامة

مصمم بمنصة فولاذية مزخرفة مضادة للانزلاق وسياجات حماية محيطة لمنع انزلاق البضائع وسقوط الأفراد أثناء التحميل والتفريغ.
نظام فرامل هوائية مزدوج الدائرة كامل، وأضواء تحديد LED وأشرطة عاكسة تضمن كبحًا مستقرًا ووضوحًا عاليًا على الطرق.
أقفال التواء الحاويات القياسية تثبت الحاويات بإحكام ضد التحرك أثناء النقل على الطرق الوعرة.
مخمدات هبوط شديدة التحمل وأقواس أمان تحافظ على توازن المقطورة عند فصلها عن الجرارات.

المتانة

تعمل العوارض الرئيسية السميكة عالية القوة على تعزيز قدرة التحميل والصلابة الهيكلية العامة بشكل كبير.
يُشكّل اللحام الآلي وصلات متينة غير ملحومة لتجنب تشقق الإطار.
المحاور شديدة التحمل، ونظام التعليق المتين، والإطارات المقاومة للتآكل توفر تشغيلًا مستقرًا على الطرق الوعرة.
تعمل السفع الرملي مع الطبقة العلوية المضادة للتآكل بفعالية على مقاومة الصدأ وإطالة عمر الخدمة.

المزايا

المواصفات

اسم المنتجمقطورة مسطحة 3 محاور بطول 12.5m

الوزن الفارغ

6900KG

الحمولة المقدرة

55000KG

موضع دبوس الجر

متوافق مع وحدة الجرار

الوزن الإجمالي للمركبة (GVW)

66900KG

العارضة الرئيسية

الفلنجة العلوية 14mm، الفلنجة السفلية 16mm، صفيحة الويب 8mm

المحاور

3 pcs 16T 1840 type axles

Tires

12 × Triangle 12R22.5 tubeless tires

جنوط العجلات

12 × Zhongtong 9.0، حواف بسمك 16mm

نوابض الأوراق

6 sets Taiyue leaf springs (90mm13mm10 pieces)

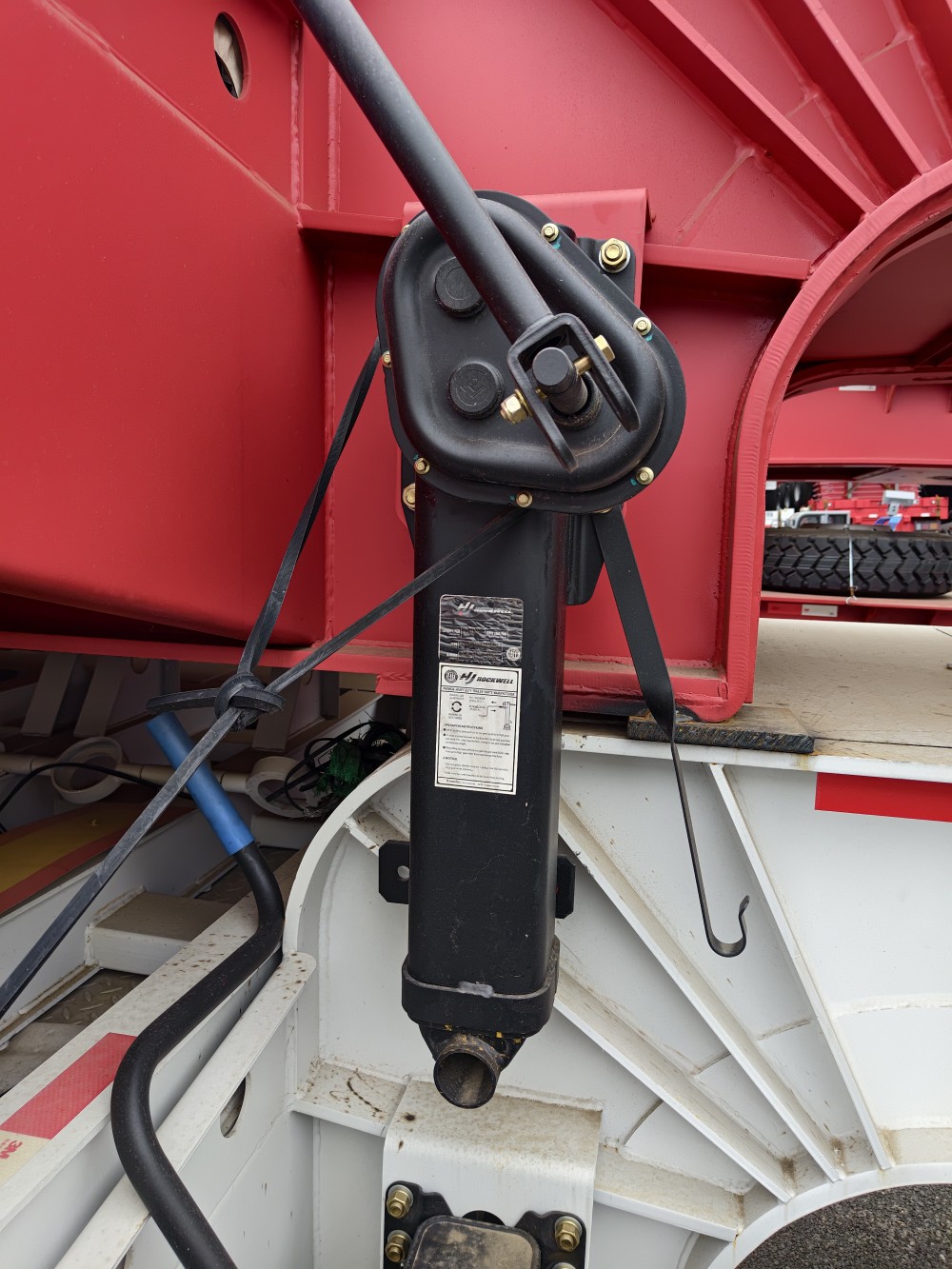

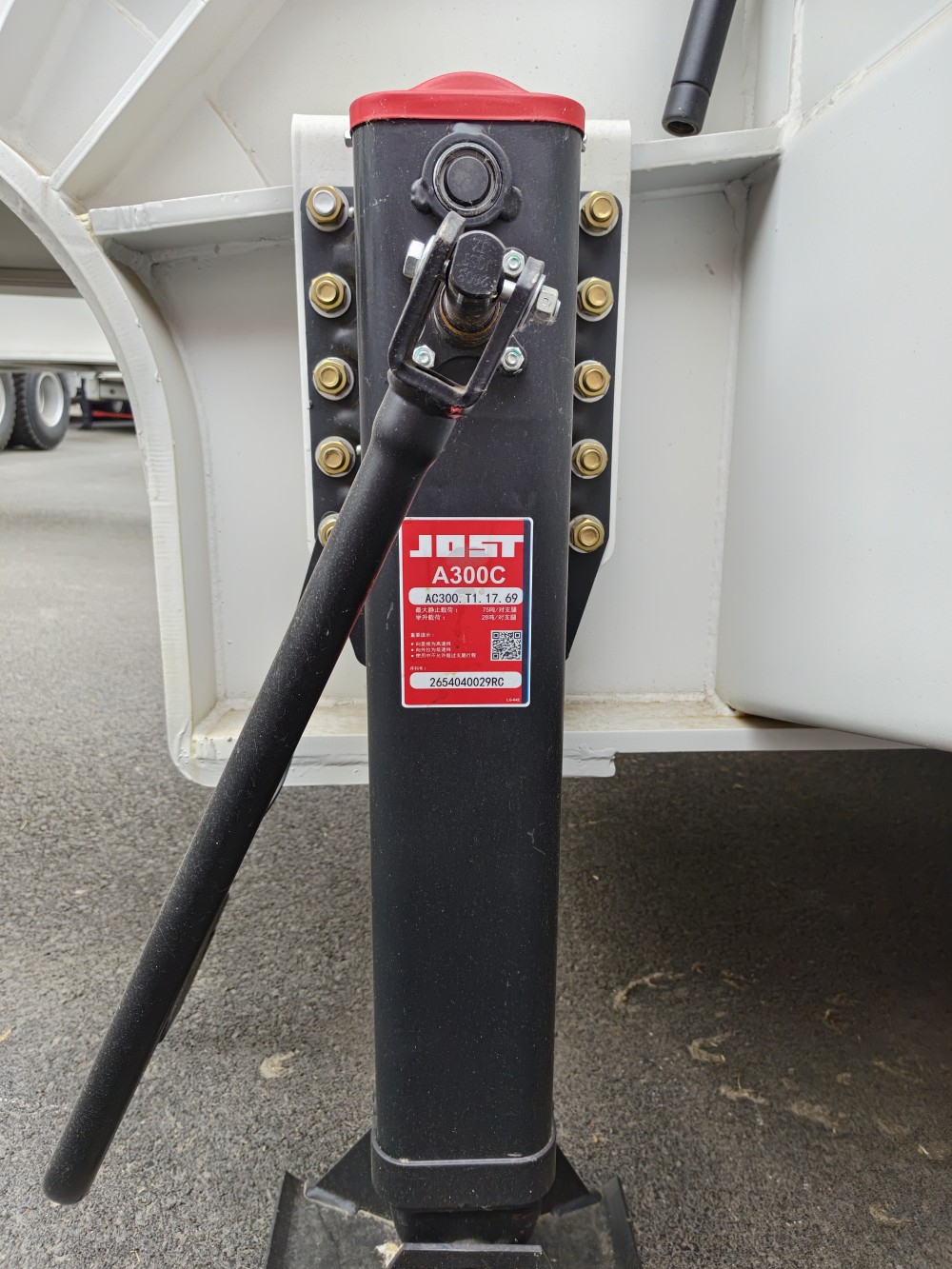

Landing Gear

28T Yahua external landing gea

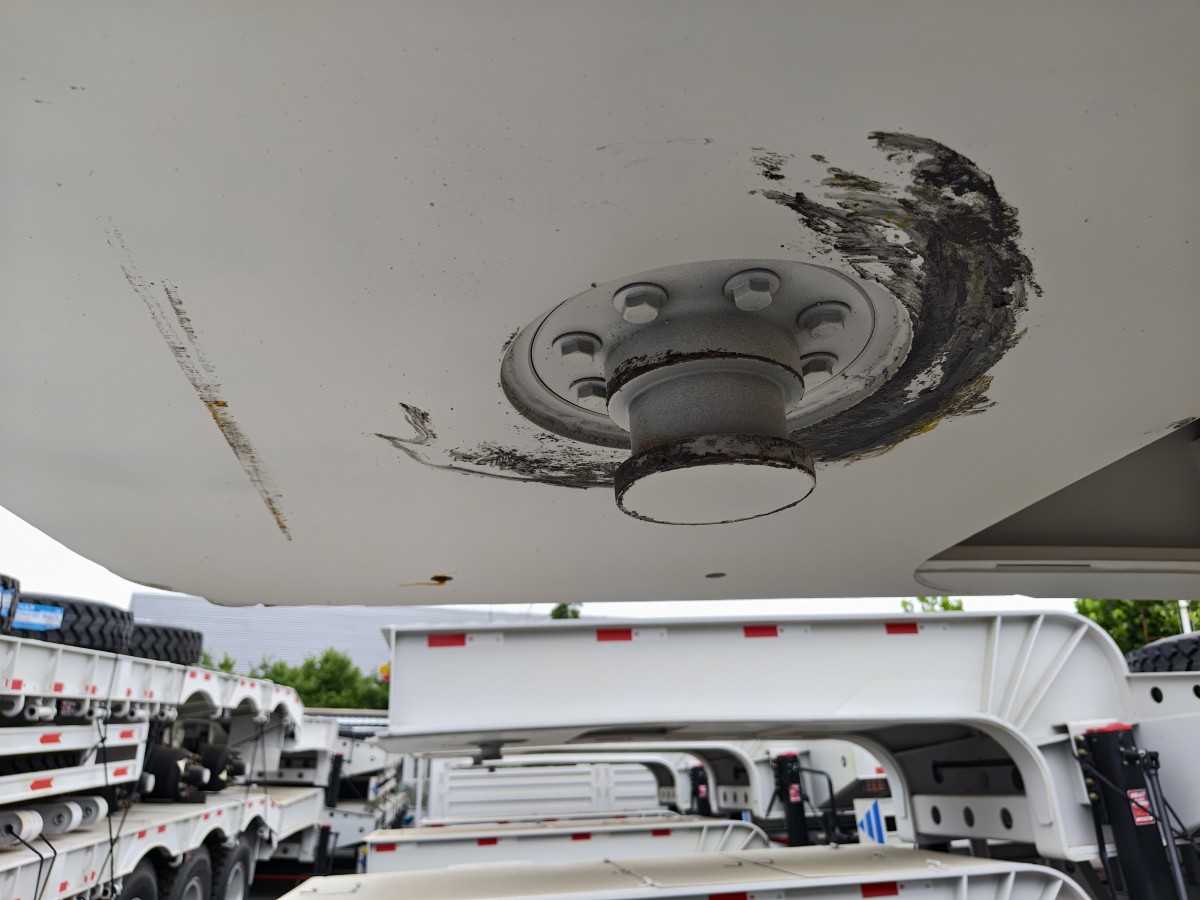

Kingpin

90# detachable JOST

العارضة الجانبية

16# channel steel

أرضية السطح

صفيحة فولاذية مُخرّشة بسماكة 3mm

غرف الفرامل

4 double + 2 single Ruili brake chambers

صمام الفرامل

WABCO

نظام التعليق

Mechanical suspension

نظام الإضاءة

مصابيح LED كاملة: مصابيح خلفية مركبة، مصابيح تحديد جانبية، مصابيح لوحة الأرقام، مصابيح الفرامل

الدائرة الكهربائية

ضفيرة أسلاك 24V ذات 6 نوى

وصلة الهواء والكهرباء

وصلات خط هواء وفق المعيار الدولي، مقبس 24V 7-pin

الطلاء

دهان بولي يوريثان ثنائي المكونات


التطبيق

قدرة المصنع والشحن

محطة لحام درز محيطي ذات شكل خاص

تضمن عمق اختراق اللحام، ومظهراً أملس للّحام، وأداء إحكام موثوقاً لمنع التسرب.

آلة لف وتشكيل الخزان

تُشكّل جسم الخزان ولوحات مقاومة الموج في عملية واحدة، مما يقلل التشوه ويضمن ثبات جودة المركبة.

شحن صهريج الوقود

تُحمَّل صهاريج الوقود بإحكام على متن السفينة من أجل نقل بحري دولي آمن وموثوق.

محطة لحام درز محيطي ذات شكل خاص آلة لف وتشكيل الخزان شحن صهريج الوقود

قدرة المصنع والشحن

محطة لحام درز محيطي ذات شكل خاص

محطة لحام درز محيطي ذات شكل خاص

تضمن عمق اختراق اللحام، ومظهراً أملس للّحام، وأداء إحكام موثوقاً لمنع التسرب.

آلة لف وتشكيل الخزان

آلة لف وتشكيل الخزان

تُشكّل جسم الخزان ولوحات مقاومة الموج في عملية واحدة، مما يقلل التشوه ويضمن ثبات جودة المركبة.

شحن صهريج الوقود

شحن صهريج الوقود

تُحمَّل صهاريج الوقود بإحكام على متن السفينة من أجل نقل بحري دولي آمن وموثوق.

الأسئلة الشائعة

ج:

عادةً ما يعتمد وقت الإنتاج على طراز المقطورة والكمية ومتطلبات التخصيص. تكون النماذج القياسية أسرع عادةً في الإنتاج.

ج:

عادةً ما يتم شحن المقطورات بواسطة الشحن السائب، أو سفينة ro-ro، أو الشحن بالحاويات، وذلك حسب نوع المقطورة، وميناء الوجهة، وتكلفة الشحن.

ج:

يمكننا توفير خيارات المحاور وأنظمة التعليق الشائعة الاستخدام مثل FUWA وBPW، والتعليق الميكانيكي، والتعليق الهوائي، والتعليق شديد التحمل وفقًا لمتطلبات العملاء.

ج:

تعتمد سعة التحميل على نوع المقطورة والتكوين. تشمل السعات الشائعة 40 طنًا، 50 طنًا، 60 طنًا، وخيارات ذات حمولة أعلى للنقل الخاص.

ج:

نعم. يمكننا تخصيص المقطورة وفقًا لاحتياجات النقل الخاصة بك، مثل حمولة التحميل، عدد المحاور، نوع نظام التعليق، طراز الإطارات، حجم المقطورة، وظروف الطرق المحلية.

ج:

نوفر أنواعًا مختلفة من المقطورات شبه المقطورة، بما في ذلك المقطورات المسطحة، والمقطورات منخفضة السطح، ومقطورات صهاريج الوقود، ومقطورات التفريغ، ومقطورات الشحن، ومقطورات هياكل الحاويات.

ج:

نحن نقدم خيارات شحن مرنة، بما في ذلك FOB ميناء الصين وCIF (التكلفة والتأمين والشحن) إلى الوجهة التي تحددونها.

ج:

شروط الدفع القياسية لدينا هي 100% T/T. يُطلب دفع 30% كدفعة مقدمة لبدء الإنتاج، مع سداد الـ70% المتبقية قبل الشحن.
